Описание

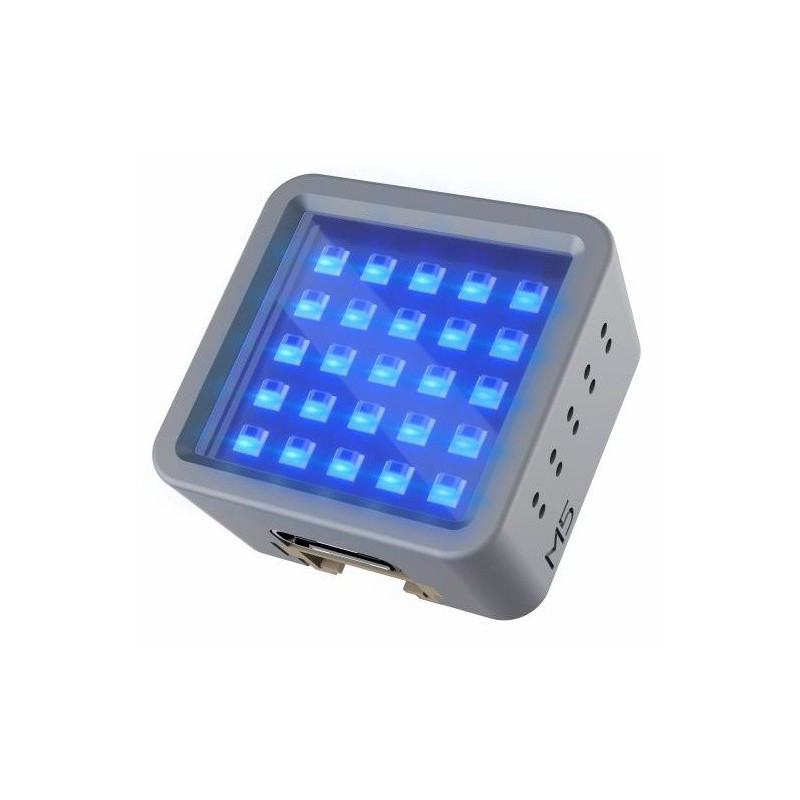

В комплект разработки M5Stack ATOM Matrix Development Kit (C008-B) входит...Микроконтроллер ESP32-PICO-D4оснащен двухъядерным процессором Xtensa LX6 с тактовой частотой до 240 МГц, обеспечивающим связь.Wi-Fi 2,4 ГГц, Bluetoothи 4 МБ флэш-памяти. Компактный корпус, размеры которого составляют всего 1,5 м.24 × 24 мминтегрированная 3D-антенна,матрица из 5 × 5 программируемых RGB-светодиодов и 6-осевой инерциальный измерительный блок (IMU) MPU6886.сделать модуль пригодным для использования в проектах Интернета вещей, интеллектуальных датчиках, системах автоматизации, встроенных устройствах и носимых конструкциях.

Расширение и интеграция

На доске естьРазъем USB Type-CИспользуется для питания, программирования и связи с компьютером, интерфейс Grove (HY2.0) поддерживает сигналы I2C, UART и GPIO, имеет выводы GPIO и программируемую кнопку.Матрица из 25 программируемых RGB-диодов SK6812, датчик IMU MPU6886.и инфракрасный передатчик.

Платформа работает с модулями серии M5ATOM, включая ATOM Lite, ATOM SWITCH и ATOMIC DIY Proto Kit.Это позволяет создавать дистанционно управляемые переключатели, контроллеры автоматизации, устройства, чувствительные к движению, и собственные прототипные модули.

Набор для самостоятельной сборки прототипов ATOMIC упрощает проектирование и тестирование.Специальные расширения для платформ ATOM Lite и ATOM Matrix, а также модуль ATOM SWITCH позволяют использовать ATOM Matrix в качестве контроллера для удаленно управляемого AC/DC-переключателя.

Комплект разработчика M5Stack ATOM Matrix можно программировать с помощью Arduino, UiFlow (Blockly, MicroPython), ESP-IDF и PlatformIO. Он подходит для проектов в области Интернета вещей, носимых устройств, образовательных систем и приложений, требующих беспроводной связи, визуализации данных и обнаружения движения.Полная документация к комплекту доступна на сайте производителя.

Характеристики

• Микроконтроллер: ESP32-PICO-D4, двухъядерный Xtensa LX6 с частотой до 240 МГц.
• Производительность: 600 DMIPS
• Память SRAM: 520 КБ
• Флэш-память: 4 МБ
• Возможности подключения: Wi-Fi 2,4 ГГц, Bluetooth.
• Интерфейс USB Type-C
• Интерфейс Grove HY2.0 (I2C / GPIO / UART)
• Контакты GPIO: G19, G21, G22, G23, G25, G33
• Светодиодная матрица: 25 программируемых RGB-диодов SK6812.
• Датчик IMU: MPU6886 (3-осевой акселерометр и 3-осевой гироскоп)
• Программируемая кнопка
• Инфракрасный передатчик
• 2,4 ГГц 3D-антенна
• монтажное отверстие M2
• Поддерживаемые среды разработки: Arduino IDE, UiFlow1, UiFlow2, ESP-IDF, PlatformIO.
• Источник питания: 5 В / 500 мА
• Рабочая температура: от 0°C до 40°C
• Материал корпуса: ПК + АБС
• Размеры: 24 × 24 × 14 мм
• Вес: 16 г.
