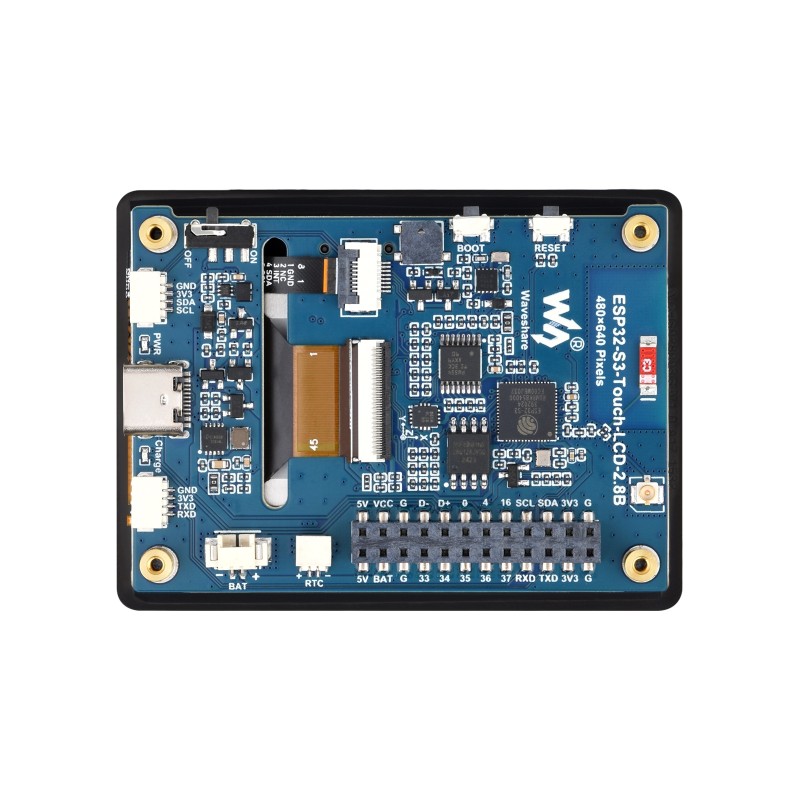

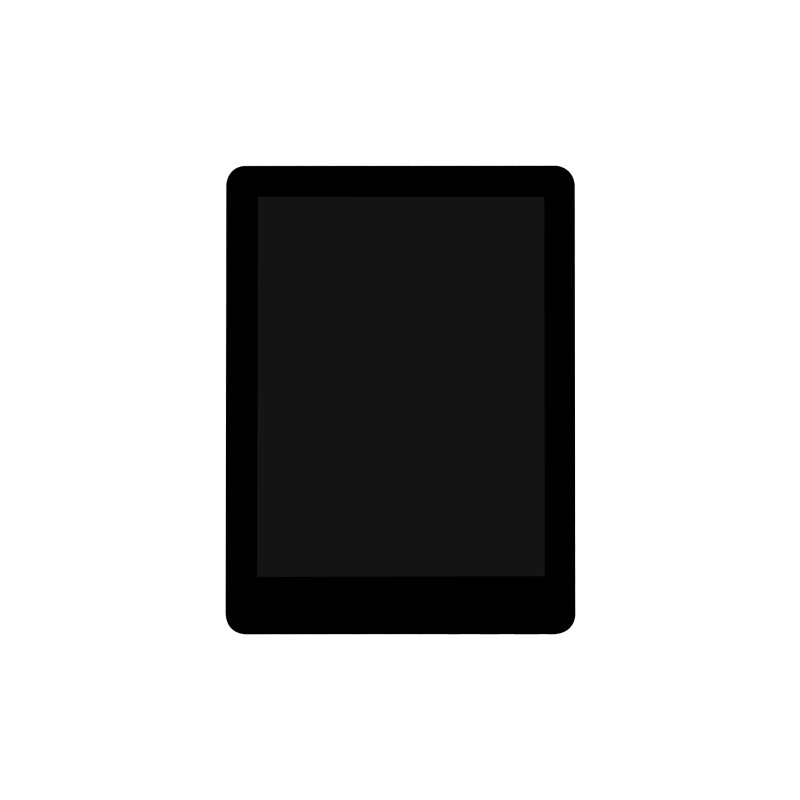

Плата разработки ESP32-S3 Type B с сенсорным экраном 2,8 дюйма с разрешением 480×640 — Waveshare 30103

Описание

Этот модуль разработки оснащён микроконтроллером ESP32-S3R8 на базе двухъядерного процессора Xtensa LX7 с тактовой частотой до 240 МГц, 16 МБ флэш-памяти и 8 МБ PSRAM. Плата оснащена 2,8-дюймовым цветным ЖК-дисплеем IPS с разрешением 480 x 640 пикселей, управляемым по интерфейсам SPI + RGB. Версия с сенсорным экраном использует контроллер GT911, подключенный по интерфейсу I2C.

Встроенные модули Wi-Fi 2,4 ГГц и Bluetooth 5 LE обеспечивают беспроводную связь. Устройство оснащено многочисленными периферийными интерфейсами: инерциальным измерительным блоком QMI8658, часами реального времени PCF85063, слотом для карт памяти TF, схемой управления аккумулятором, зуммером, модулем расширения GPIO (TCA9554PWR), разъёмами UART и I2C, а также выводами GPIO.

Поддерживает среды разработки ESP-IDF и Arduino IDE, что позволяет быстро создавать прототипы приложений HMI и IoT.

Характеристики

• ESP32-S3R8 с двухъядерным процессором Xtensa 32-бит LX7 с тактовой частотой до 240 МГц
• Поддерживает Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 LE
• 16 МБ Flash, 8 МБ PSRAM, 512 КБ SRAM, 384 КБ ROM
• 2,8-дюймовый IPS LCD-дисплей, 480×640 пикселей, интерфейс SPI + RGB
• Поддержка сенсорного экрана (GT911) через интерфейс I2C с поддержкой прерываний
• Датчик IMU QMI8658 (3-осевой акселерометр и 3-осевой гироскоп)
• RTC PCF85063 со слотом для резервной батареи (перезаряжаемой)
• Слот для карты TF, зуммер, контроллер GPIO TCA9554PWR
• Управление зарядкой литиевой батареи 3,7 В (MX1.25)
• Порт USB Type-C для питания, программирования и отладки
• Разъемы UART и I2C, контакты GPIO (2×12 контактов, шаг 2,54 мм)
• Встроенная керамическая антенна и возможность подключения внешней через разъем IPEX1

Включено

• Модуль ESP32-S3-Touch-LCD-2.8B x1
• Кабель SH1.0 4PIN (~100 мм) x2
